Nouveaux coffrets photovoltaïques avant installation : L’approche « Tout-en-Un »

Dans le secteur du photovoltaïque résidentiel, l’installation standard se compose souvent d’une multitude de petits coffrets (AC, DC, protection foudre) qui saturent l’espace technique et compliquent le câblage. L’émergence de nouveaux coffrets centralisés compatibles NFC 15-100-3 change la donne en proposant une solution intégrée, plus esthétique et surtout plus fiable.

Voici une analyse détaillée de la préparation de ces coffrets avant leur installation, notamment pour les systèmes équipés d’onduleurs et batteries Solplanet.

1. Une conception centralisée et conforme (NFC 15-100-3 Cas 1)

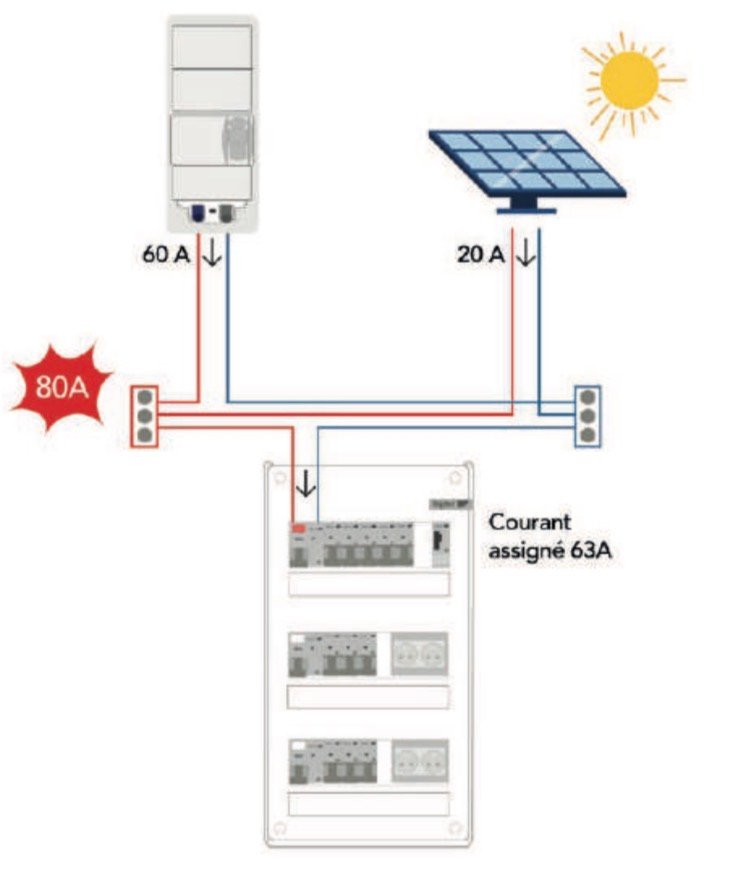

Le passage à un coffret unique permet de respecter strictement la norme NFC 15-100-3 (cas 1). Cette configuration est idéale pour les installations où la production photovoltaïque est injectée directement au niveau du tableau général.

Les avantages de l’intégration :

• Gain de place : Plus besoin de multiplier les boîtiers sur le mur.
• Maintenance facilitée : Tous les points de coupure et de mesure sont regroupés.
• Clarté du câblage : Réduction des risques d’erreurs lors de l’interconnexion entre les sources (Réseau/Onduleur).

2. Architecture interne : Les composants clés

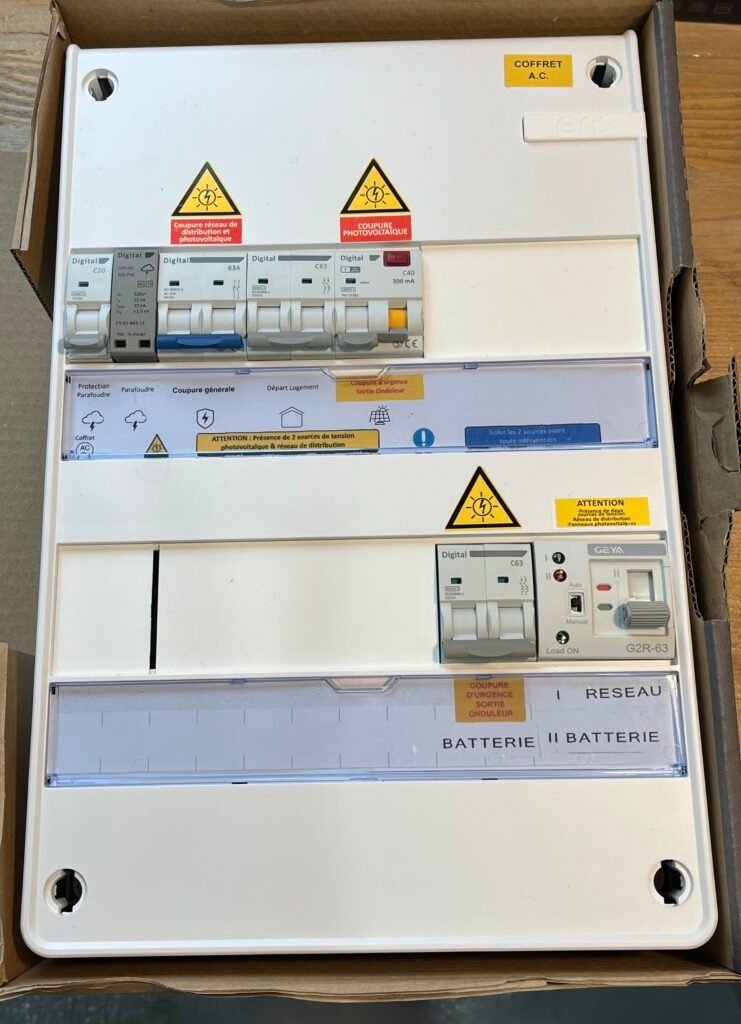

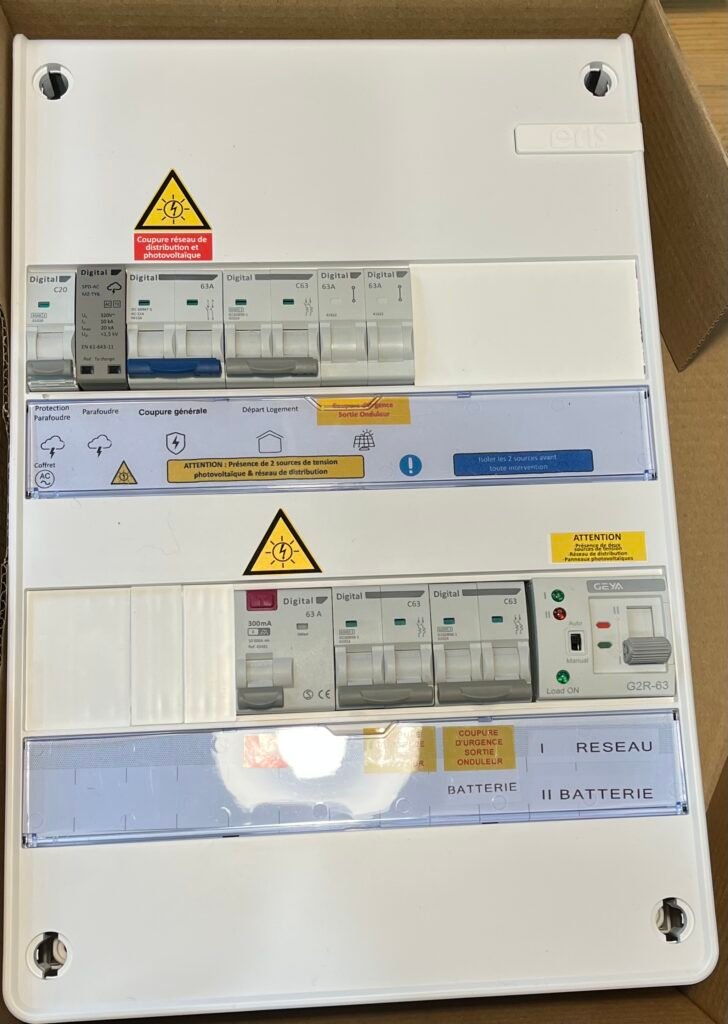

Le coffret photographié illustre parfaitement cette montée en gamme technique :

Protection Parafoudre (AC)

Élément indispensable pour protéger l’onduleur et l’électronique de la maison contre les surtensions atmosphériques. Il est positionné en tête de ligne pour assurer une évacuation directe vers la terre en cas d’impact.

Sectionneur Général & Coupure d’urgence

Conformément aux règles de sécurité, le coffret intègre une coupure générale clairement identifiée. Sur le visuel, on distingue les étiquettes de signalisation jaunes obligatoires : « ATTENTION : Présence de deux sources de tension ».

Disjoncteur TGBT Logement

Ce disjoncteur permet d’isoler le départ vers le Tableau Général Basse Tension de l’habitation, assurant la liaison entre la production solaire et la consommation domestique.

Protection Différentielle Onduleur (8k à 10k)

Pour des onduleurs de forte puissance (comme les modèles 8kW ou 10kW de chez Solplanet), le choix du disjoncteur différentiel est critique. Dans ce cas il doit être capable de gérer les courants de fuite spécifiques aux onduleurs sans déclenchement intempestif (souvent de Type F ou Type B selon les préconisations fabricant).

3. L’Innovation : L’Inverseur de Source Automatique (ATS)

Le cœur de ce coffret est son Inverseur de Source Automatique (G2R-63). Ce module permet de basculer intelligemment entre :

1. Mode On-Grid : Le réseau injecte et l’onduleur produit en parallèle.
2. Mode Off-Grid (Secours) : En cas de coupure réseau, l’ATS bascule automatiquement pour alimenter les charges prioritaires via l’onduleur et les batteries.

Cette fonction est essentielle pour les utilisateurs de solutions Solplanet souhaitant une autonomie réelle lors des pannes de secteur, garantissant que la maison reste alimentée sans intervention manuelle.

4. Intégration Solplanet : Onduleur et Batteries

Le matériel Solplanet est reconnu pour sa facilité d’installation. Ce coffret a été dimensionné pour accueillir :

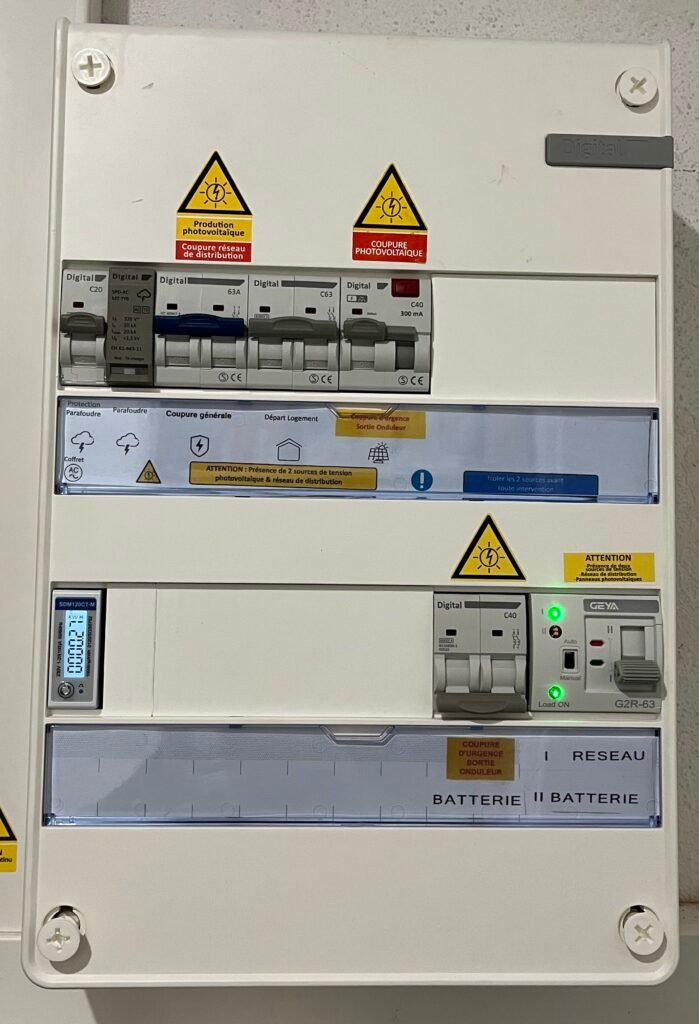

• Le Smart Meter (visible sur le rail DIN en bas à gauche avec son affichage digital), qui communique en temps réel avec l’onduleur pour optimiser l’autoconsommation.
• Les protections adaptées aux courants de charge/décharge des batteries haute tension.

Conclusion

La préparation de ce type de coffret en atelier avant l’installation sur site est un gage de qualité. En remplaçant « la forêt de boîtiers » par une unité centrale propre et normée, l’installateur gagne en temps de pose et le client final bénéficie d’une installation sécurisée, évolutive et facile à piloter.

L’installation prochaine avec le matériel Solplanet promet des performances de haut niveau, le tout piloté par un cerveau électrique parfaitement organisé.
